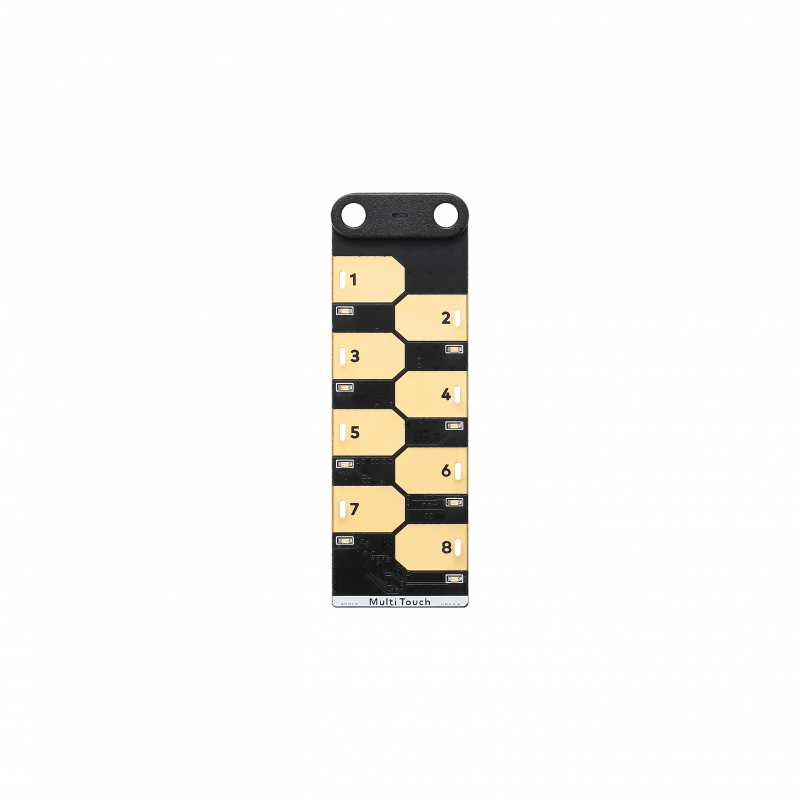

„Makeblock“ Daugiataškis prisilietimo jutiklis

Daugiataškį prisilietimo modulį sudaro keli jutikliai, kurių kiekvienas gali nustatyti, ar prie atitinkamo taško yra prisiliečiama.

Prisilietimo taškus taip pat galima pratęsti krokodilo tipo spaustukais ar laidais, todėl daugiataškį modulį galima pritaikyti dar įvairesniems scenarijams. Pavyzdžiui, laidu galima sujungti prisilietimo tašką su vaisiumi.

Daugiataškis modulis geba protingai koreguoti jautrumo slenksčius. Kaskart paleidus sistemą, visos slenkstinės reikšmės atstatomos iš naujo. Be to, modulio jautrumą galima užprogramuoti – pavyzdžiui, nustačius didelį jautrumą galima įgyvendinti prisilietimą ore (be tiesioginio kontakto).

Veikimo principas. Daugiataškis modulis veikia talpos aptikimo principu. Tarp prisilietimo taško ir įžeminimo yra pradinė talpa (Cp). Kai prie taško prisiliečiate jūs ar kitas laidininkas, susiformuoja papildoma talpa. Tuomet talpa tarp taško ir įžeminimo pasikeičia, ir valdiklis (MCU) nustato, kad prie taško buvo prisiliesta.

Apibendrinant, prisilietimo nustatymas priklauso nuo talpos pokyčio aptikimo, todėl valdiklis kartais gali užregistruoti prisilietimą net tada, kai jokio taško faktiškai neliečiama.

Pavyzdžiai iš gyvenimo. Kai kurie robotai turi prisilietimo jutiklius ant nugaros, kad nustatytų, ar naudotojas prie jų prisiliečia. Jūsų mobiliojo telefono ekranas yra didelis ir sudėtingas prisilietimo jutiklis.

Techniniai duomenys:

- Matmenys: 24×72 mm
- Veikimo srovė: 18 mA

Techniniai parametrai:

- Matmenys (I x P x A): 10 x 2 x 7 cm

Techniniai duomenys (iš gamintojo):

- Amžius: nuo 6 m.
